Монтаж и демонтаж иглофильтровых установок на примере ЛИУ-6

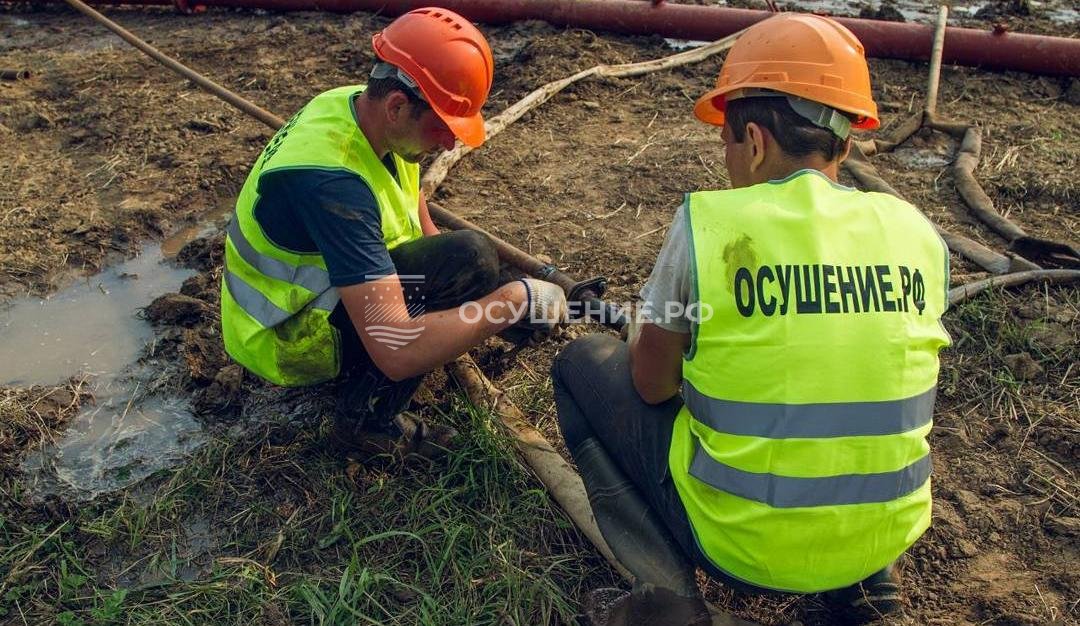

Монтаж установки ЛИУ-6 состоит из подготовительных работ, монтажа всасывающего коллектора, погружения иглофильтров в грунт, соединения иглофильтров со всасывающим коллектором и монтажа насосных агрегатов.

До начала монтажа установок подбирают необходимое оборудование в соответствии с проектом водопонижения; звенья всасывающего коллектора и все фасонные части осматривают, очищают и освобождают от случайно попавших предметов; проверяют исправность насосных агрегатов, правильность центровки валов насоса и электродвигателя; звенья надфильтровых труб подбирают так, чтобы была обеспечена необходимая длина иглофильтров; звенья фильтровых труб иглофильтров тщательно проверяют (сохранность фильтровой сетки, наличие клапана и его всплывание).

Затем на строительной площадке намечают линии иглофильтров и места расположения насосных агрегатов. Всасывающий коллектор и насосы рекомендуется располагать на возможно более низких отметках (ближе к непониженному уровню грунтовых вод). Всасывающий коллектор укладывают на деревянных подкладках в летних условиях горизонтально, в зимних — с уклоном от насоса (уклон 0,005). Патрубки для присоединения иглофильтров следует располагать под углом 45° в сторону иглофильтров. Звенья коллектора соединяют между собой на фланцах с резиновыми прокладками. Если откачка воды производится более чем одним насосом, коллектор следует разделить задвижками на секции так, чтобы каждый насос откачивал воду, из одной секции. Для отвода откачиваемой воды прокладывают лотки или трубы.

В зависимости от гидрогеологических условий, а также особенностей строительной площадки, погружение иглофильтров в грунт может быть осуществлено гидравлическим способом или путем установки их в предварительно пробуренные скважины.

Для гидравлического погружения иглофильтров устанавливают источники водоснабжения (водоем, река, водопровод и т. п.), заранее намечая места подключения электродвигателей насосов к источникам электропитания.

Процесс гидравлического способа погружения иглофильтров

Вода под напором 2-6 ати нагнетается в надфильтровые трубы и внутреннюю трубу фильтрового звена, в результате чего клапан иглофильтра отжимается от седла к стопорному болту (рис. 1) и открывает путь воде во фрезерный наконечник и далее в грунт. Попадая в грунт, вода поднимается по затрубному пространству на поверхность земли, вынося с собой частицы размываемой породы, в результате чего иглофильтр погружается под действием собственного веса.

Схематическое изображение работы иглофильтра
Рис. 1. Схематическое изображение работы иглофильтра
а — при погружении иглофильтра в грунт; б — при откачке воды

При откачке воды из грунта шаровой клапан под действием пониженного давления в иглофильтре принимается к седлу и препятствует таким образом попаданию загрязненных вод в иглофильтр через наконечник. Следовательно, откачиваемая вода может поступать в иглофильтр только через фильтровую сетку, т. е. очищенная от частиц грунта.

Гидравлическое погружение иглофильтров применяют в песках от мелкозернистых до крупнозернистых гравелистых. При этом незначительные по мощности прослойки суглинков и супесей в толще песков тоже размываются.
